| 着水井上屋（着水棟） | |
原水流量調節弁（流入弁室内） |
 |
 |
| 混和池上部 | |
混和水ｐＨ計 |
 |
 |
| |
|||||||||

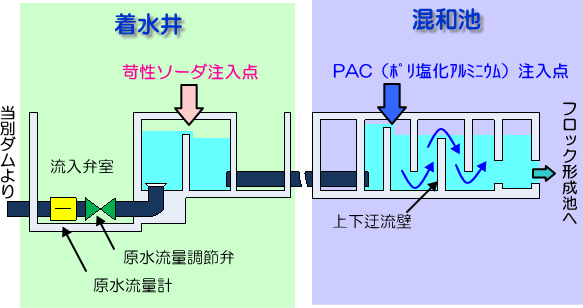

| 【着水井】 | |||||||||
| 当別ダムからの水圧を解放すると同時に、原水流量調節弁で取水量を調整します。また、着水井では、苛性ソーダを注入し、凝集に適したｐＨになるように調整を行います。 | |||||||||
| 【混和池】 | |||||||||
| 原水中の濁りなどを大きな塊（フロック）にし、沈でん池で除去しやすくするために、着水井から流入する原水に、凝集剤であるＰＡＣ（ポリ塩化アルミニウム）を注入します。混和池は、薬品が良く混ざるように内部は上下迂流壁構造となっています。 | |||||||||
| |
|||||||||
|
|||||||||
|
|||||||||
